12米长的绣花机，，，若何设计高性价比隔振规划？？？

2026-06-15 颁布人：：杏悦2官网

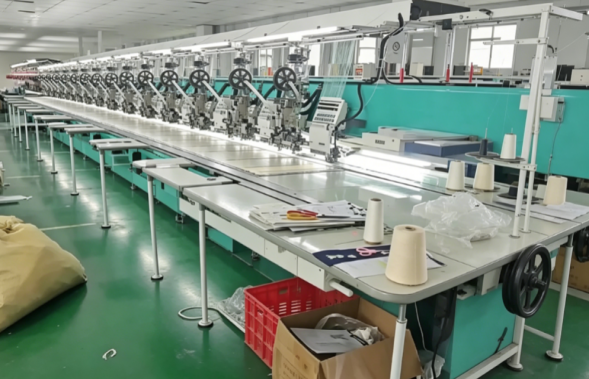

12米长重10吨绣花机


【设备情况】

大型工业绣花机，，，机身长达12米，，，自重高达10吨。。底部支持系统由16个受力点组成，，，蕴含4个主承重脚、、、8个辅助支持脚及4个微调小脚。。

设备在高速运行时，，，机械结构和活动部件产生的周期性惯性力，，，会引发显著振动。。不仅会导致刺绣图案精度降落、、、断线率升高，，，还会加快机械磨损，，，缩短设备使用寿命。。

【高性价譬喻案】

针对上述重载、、、长跨度设备的特有工况，，，杏悦2官网减振技术有限公司定制了分层差距化的隔振规划，，，旨在以最优成本实现最佳隔振成效：：

1.主承重系统（4个点）



12米长重10吨绣花机的主支持脚

选择ALJ-52型空气弹簧减振器，，，具体选型为ALJ-52008；；ALJ-52型空气弹簧减振器

高阻尼个性：：高粘滞复合阻尼筒，，，提供梦想的阻尼比，，，能大幅缩短振幅衰减功夫，，，急剧降低振动幅度，，，预防设备晃悠。。

加强不变性：：顶部建设加厚钢板，，，增大了与设备底座的接触面积，，，确保10吨重心的不变性。。

2.辅助支持系统（8个点）

 12米长重10吨绣花机的辅助支持脚


选择ALJ-51型空气弹簧减振器，，，具体选型为ALJ-51008。。ALJ-51型空气弹簧减振器

适配性强：：专为螺栓固定且接触面较小的辅脚设计，，，美满匹配装置前提。。

成本节制：：在满足辅助支持与基础隔振需要的前提下，，，相比主承重型号拥有更高的性价比，，，有效降低整体预算。。

3.微调系统（4个点）：：

作为辅助选项，，，若现场对水平度调节有要求，，，能够选择加一层ALJ-46F硅胶隔振垫。。

【空气弹簧减振器优势】

1.低频隔振机能卓越

以压缩空气作为弹性介质，，，固有频率低至3-5Hz，，，隔振率高达90%以上；；同时利用空气是声音的不良导体的个性，，，有效预防结构噪声辐射，，，实现隔振隔声双重功效。。

2.耐久性与靠得住性

天然橡胶与金属组件一体硫化而成，，，气密性优良。。橡胶体抗老化能力强，，，确保在持久高频振动工况下依然悠久耐用。。

3.严苛质检

每一只杏悦2官网减振器出厂前均需通过严苛测试，，，确保产品不漏气，，，交付零缺点。。

【产品参数】

ALJ-52008型空气弹簧减振器关键尺寸与参数ALJ-52型空气弹簧减振器示意图

底板边长

（L）

顶部装置孔

（M）

高度

（H）

载荷领域

（Kg）

自振频率

350mm

16mm

112mm

1200-1600

≈3Hz




ALJ-51008型空气弹簧减振器关键尺寸与参数ALJ-51型空气弹簧减振器示意图

底板边长

（L）

孔距

（B）

固定孔

（BD）

顶部装置孔

（M）

高度

（H）

腔体直径

（φD）

支持面直径

（φd）

载荷领域

（Kg）

自振频率

315mm

265mm

18mm

16mm

105mm

270mm

190mm

1200-1600

≈3Hz
